02 - 망 구성방식, OSI 7 layer, 프로토콜

통신의 기본 4가지

Delivery : 원하는곳에 전송

Accuracy : 데이터가 깨지지 않고 전송

Timelineness : 지정된 시간 내에 전송

Jitter : 패킷간의 시간차가 작아야함

데이터의 흐름

Simplex : 단방향 통신

Half duflex : 양방향 통신(동시에 송신+수신 불가)

Full duflex : 양방향 통신

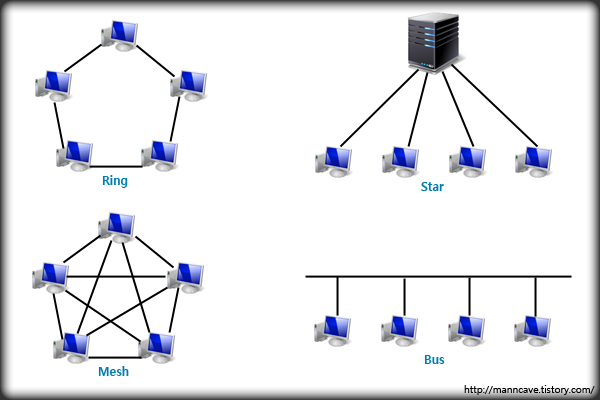

망 구성 방식(Physical topology)



Ring : 비용이 적게 들며 설치 제거 결합 분리 등이 쉽다. 안정성은 비교적 떨어짐.

Star : 허브는 교환기 역할을 하고 재구축이 쉽다. IO 하나만 있어도 된다. 그러나 허브가 고장나면 똥망

Mesh : 보안, 안정성이 좋고 에러 찾기도 좋다. 대신 비용이 많이 들고 재구축이 복잡하다.

Bus : 설치가 쉽다. 하지만 케이블이 절단되면 똥망

Hybrid : 위 topology 중의 두가지 이상을 섞은것.

OSI 7 Layer : 네트워크를 구성하는 7개의 계층. 하위 레이어로 갈수록 헤더가 추가된다.(캡슐화)

7. Application layer : 최상위 레이어. 데이터가 담겨진다. 가끔 밑에 있는 presentation, session layer의 일을 대신하기도 한다.

6. Presentation layer : 압축, 암호화 등을 함

5. Session layer : 동기화.. 그외 별로 중요한게 없음

4. Transport layer : flow control, error control, segmentation and assembly(단편화, 재조립)

3. Network layer : routing(경로 설정), logical addressing 라우터가 여기에 포함됨.

2. Datalink layer : framing, flow control, error control, access control, physical addressing. 스위치, 브리지가 포함됨

1. Physical layer : medium(매질), 망 구성방식(topology)관련. 케이블, 허브 등이 포함

각 레이어에서 추가되는 헤더의 세부 구성 요소등은 네트워킹 책을 참고하세요^^

Protocol(통신을 하기위한 약속)

이 부분도 한장으로 끝날 내용이 아니라서 간단한 특징만..

TCP : Transmission Control Protocol. 복잡하다. flow control, error control, congestion(혼잡) control 도 한다. full duplex.

UDP : User Datagram Protocol. 비교적 단순한 구조이며 flow control, error control을 하지 않는다(믿을게 못됨)

SCTP : Stream Control Protocol

IP : Internet Protocol(ICMP, IGMP, ARP, RARP등이 보조해준다)

TCP, UDP, SCTP는 transport layer에서, IP는 network layer에서 사용된다.
